Banc d’essai moteur en Cuma : rôle, fonctionnement et interprétation des résultats

Les banc d’essai moteur est un outil indispensable pour réduire sa consommation de GNR et ses émissions de gaz à effet de serre. Régler correctement son tracteur permet par ailleurs d’augmenter sa durée de vie et d’optimiser son utilisation.

Le banc d’essai moteur (BEM) est un outil fondamental pour l’analyse des performances des moteurs, en particulier dans le domaine agricole où les tracteurs et automoteurs doivent répondre à des exigences de puissance, de rendement et de sobriété énergétique.

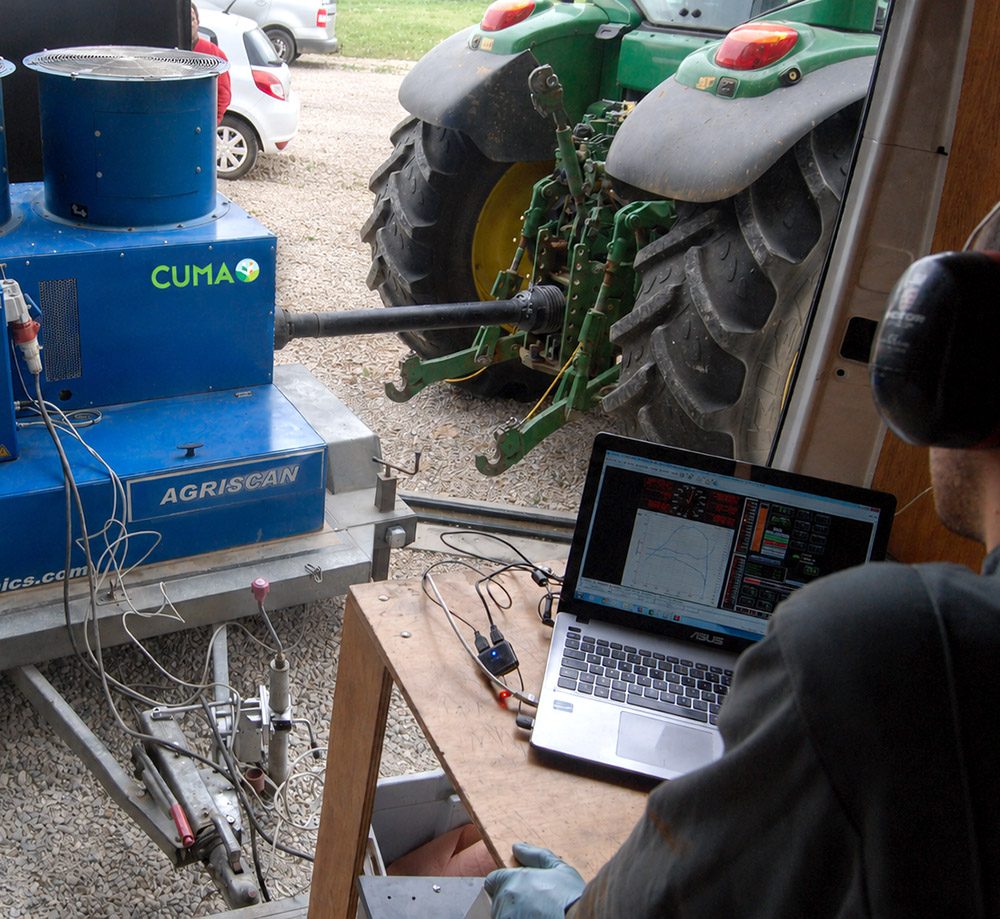

Il s’agit d’un dispositif technique permettant de tester un moteur dans des conditions contrôlées, indépendamment de son usage réel au champ. Concrètement, le moteur est connecté à un système de freinage, souvent hydraulique ou électrique, qui applique une charge maîtrisée. Des capteurs mesurent alors différents paramètres tels que le régime moteur (en tours par minute), le couple (en Newton-mètre), la puissance (en kilowatts ou chevaux) ainsi que la consommation de carburant.

Intérêts : comportement moteur et outil de diagnostic

L’intérêt principal du banc d’essai moteur est de pouvoir caractériser précisément le comportement d’un moteur. Dans un contexte agricole, cela permet notamment de vérifier si les performances annoncées par le constructeur sont bien respectées, de comparer différents matériels, ou encore d’optimiser les réglages du moteur.

Le passage au banc est également utilisé comme outil de diagnostic. En effet, une baisse de puissance ou une consommation anormalement élevée peuvent révéler des dysfonctionnements tels qu’un problème d’injection, un encrassement des filtres ou une usure mécanique.

Ainsi, le BEM ne se limite pas à une simple mesure de performance : il constitue un véritable outil d’aide à la décision pour l’utilisateur et le technicien.

Les mesures lors d’un passage au banc

Lors d’un essai, les résultats sont généralement présentés sous forme de courbes, les plus importantes étant la courbe de puissance, la courbe de couple et la courbe de consommation spécifique.

• La courbe de puissance montre l’évolution de la puissance délivrée par le moteur en fonction du régime. Elle permet d’identifier la puissance maximale ainsi que le régime auquel elle est atteinte.
• La courbe de couple, quant à elle, indique la capacité du moteur à fournir un effort de traction. Elle est particulièrement importante en agriculture, car elle conditionne la capacité du tracteur à réaliser des travaux exigeants comme le labour ou le décompactage.
• Enfin, la consommation spécifique, exprimée en grammes par kilowattheure, permet d’évaluer l’efficacité énergétique du moteur, c’est-à-dire la quantité de carburant nécessaire pour produire une unité de puissance.

---

---

Les axes d’amélioration

À partir des résultats obtenus, plusieurs conseils peuvent être formulés pour optimiser l’utilisation et l’entretien du moteur.

Le premier concerne l’adaptation du régime moteur. Il est recommandé d’éviter de travailler systématiquement à plein régime, notamment lorsque cela n’est pas nécessaire. Privilégier un régime intermédiaire, correspondant à la zone de meilleur rendement, permet de réduire la consommation tout en limitant l’usure du moteur. Ce principe s’applique particulièrement aux travaux de traction, où le couple est plus déterminant que la puissance maximale.

Le deuxième axe d’amélioration concerne l’entretien et les réglages du moteur. Un passage au banc d’essai révélant une perte de performance doit inciter à vérifier l’état des filtres (air et carburant), le bon fonctionnement des injecteurs ou encore la pression du turbo. Un moteur bien entretenu est non seulement plus performant, mais aussi plus économe en carburant. Dans certains cas, de simples interventions peuvent permettre de retrouver plusieurs pourcents de rendement.

Par ailleurs, le BEM permet d’optimiser le couple tracteur-outil. Un outil surdimensionné ou mal adapté peut entraîner une surcharge du moteur et une augmentation de la consommation. À l’inverse, un outil bien dimensionné permet de travailler dans la zone optimale du moteur, améliorant ainsi la productivité et l’efficacité énergétique.

Une finalité pédagogique

Enfin, les résultats du banc d’essai moteur peuvent servir de support pédagogique pour la formation des utilisateurs. En comprenant mieux le fonctionnement du moteur et l’impact du régime sur la consommation, les conducteurs peuvent adapter leur conduite. Une conduite plus souple et plus rationnelle permet de réaliser des économies significatives tout en préservant le matériel. Le BEM devient alors un outil de sensibilisation, contribuant à une utilisation plus durable des machines agricoles.

---

Une bonne interprétation des courbes repose sur 3 éléments clés :

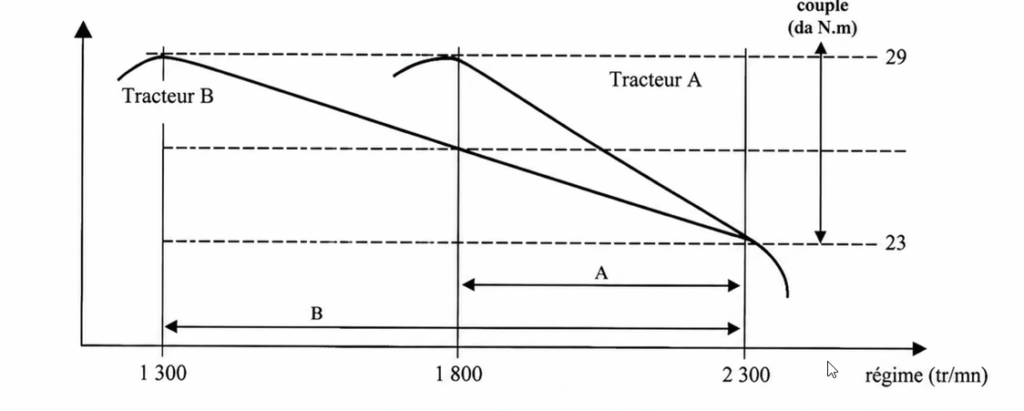

1. Position du couple max qui traduit capacité de traction
2. Zone de consommation minimale pour réaliser des économies de carburant
3. Forme de la courbe de puissance qui indique un comportement global du moteur

Les conseils de régimes optimaux pour différents travaux (légers, intermédiaires, très lourd) dépendent d’un compromis :

1. Régime de couple max / réserve de couple,
2. La forme de la courbe de puissance,
3. La plage de régime pour laquelle la consommation spécifique est la plus économique

A travers les 6 exemples de moteur ayant des caractéristiques différentes, nous indiquons dans ce qui suit, une description des courbes, les interprétations et les recommandations possibles (non exhaustives). Ce sont des exemples théoriques pour illustrer des situations qui peuvent être rencontrées sur le terrain.

---

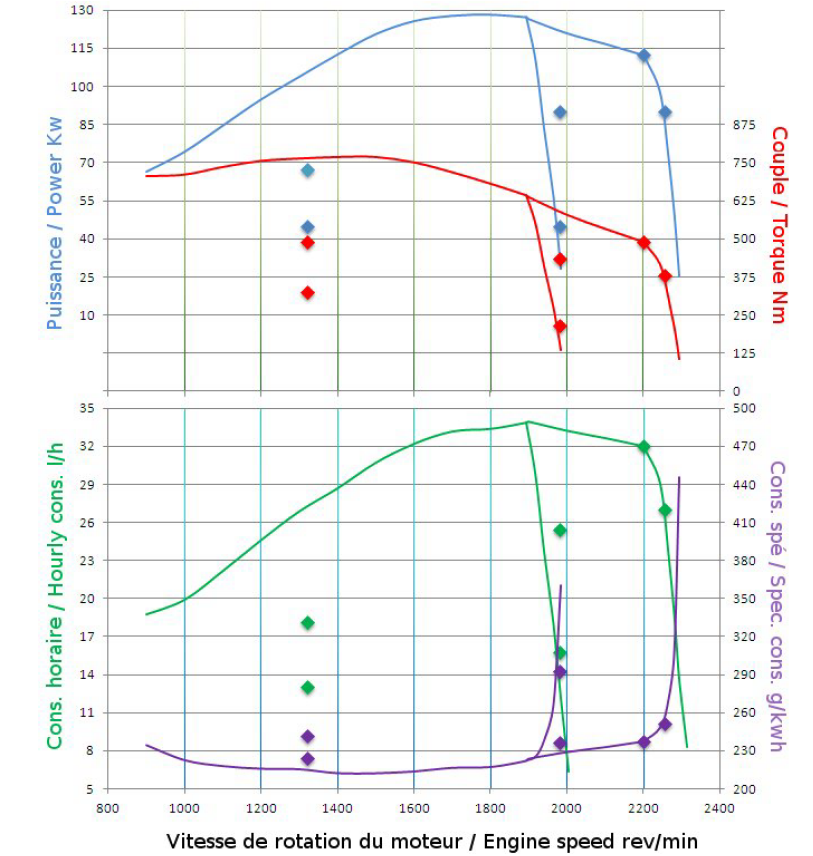

Exemple de courbe moteur issu d’un banc d’essai moteur

Pour les 6 exemples détaillés ci-desssous, les courbes vont prendre des formes différentes.

---

---

---

Un passage au banc d’essais moteur (ou banc de puissance) sert à mesurer les performances réelles d’un moteur ou d’un tracteur dans des conditions contrôlées. On le réalise à plusieurs occasions selon l’objectif recherché. On peut citer les principales situations où l’on fait un passage au banc

1. Après une réparation moteur importante

Pour vérifier que tout fonctionne correctement après :

• réfection moteur,
• changement injecteurs,
• turbo,
• pompe d’injection,
• joint de culasse,
• réglage électronique moteur.

Objectif :

• contrôler la puissance,
• vérifier le couple,
• détecter une anomalie avant remise en service.

2. Quand le tracteur “manque de puissance” avec des symptômes typiques :

• surconsommation,
• difficulté à tirer un outil,
• fumée anormale,
• montée difficile en régime,
• perte de vitesse sous charge.

Le banc permet alors de :

• comparer la puissance réelle à la puissance constructeur,
• identifier un problème d’alimentation, d’injection, de turbo ou d’électronique.

3. Pour optimiser les réglages moteur, et notamment pour

• le réglage de la pompe injection,
• la calibration électronique,
• la reprogrammation moteur (attention à ne pas modifier les caractéristiques d’origine du tracteur au risque de modifier l’homologation du tracteur),
• l’optimisation consommation /rendement.

Le banc permet de mesurer :

• la puissance,
• le couple,
• la consommation spécifique,
• le comportement moteur selon le régime.

4. Lors d’un contrôle d’usure ou d’un diagnostic préventif, dans certaines Cuma ou ateliers pour  :

• le suivi des performances dans le temps,
• la comparaison entre tracteurs,

5. Avant achat ou revente pour

• vérifier l’état réel du moteur,
• rassurer l’acheteur,
• estimer la valeur du matériel.

Un rapport de banc pour être un argument commercial.

6. En formation éco-conduite ou démonstration technique dans les lycées agricoles, concessions, CUMA ou organismes techniques :

• Pour expliquer la plage d’utilisation optimale,
• comparer différents réglages ou usages.
• Vulgariser les leviers d’éco conduite

---
